格物优信云台相机

上一页传感器下一页激光雷达

最后更新于1年前

格物云台相机配置如下:

IP
用户名
密码

红外：192.168.0.201

admin

yoseen2018

可见光：192.168.0.202

admin

yoseen2018

前期准备

  1. 将windows电脑直连云台网线

  1. 修改windows电脑的有线网络连接配置

红外部分

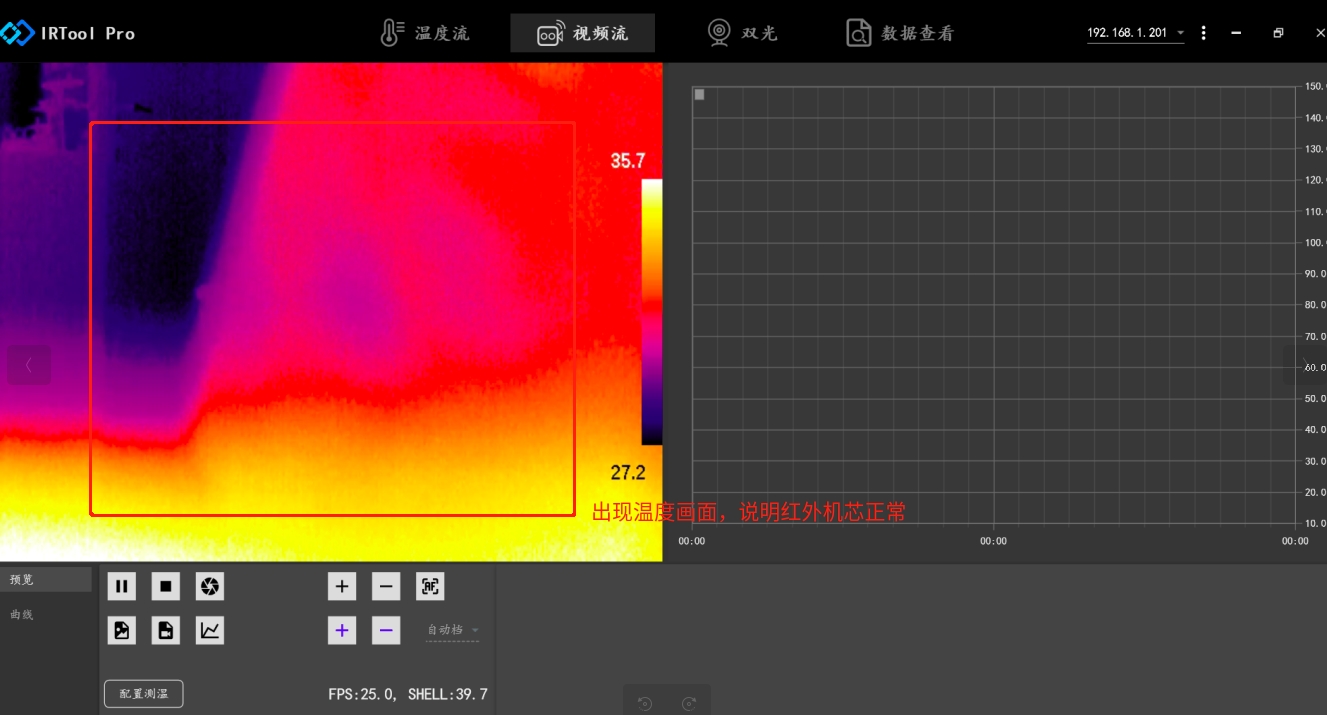

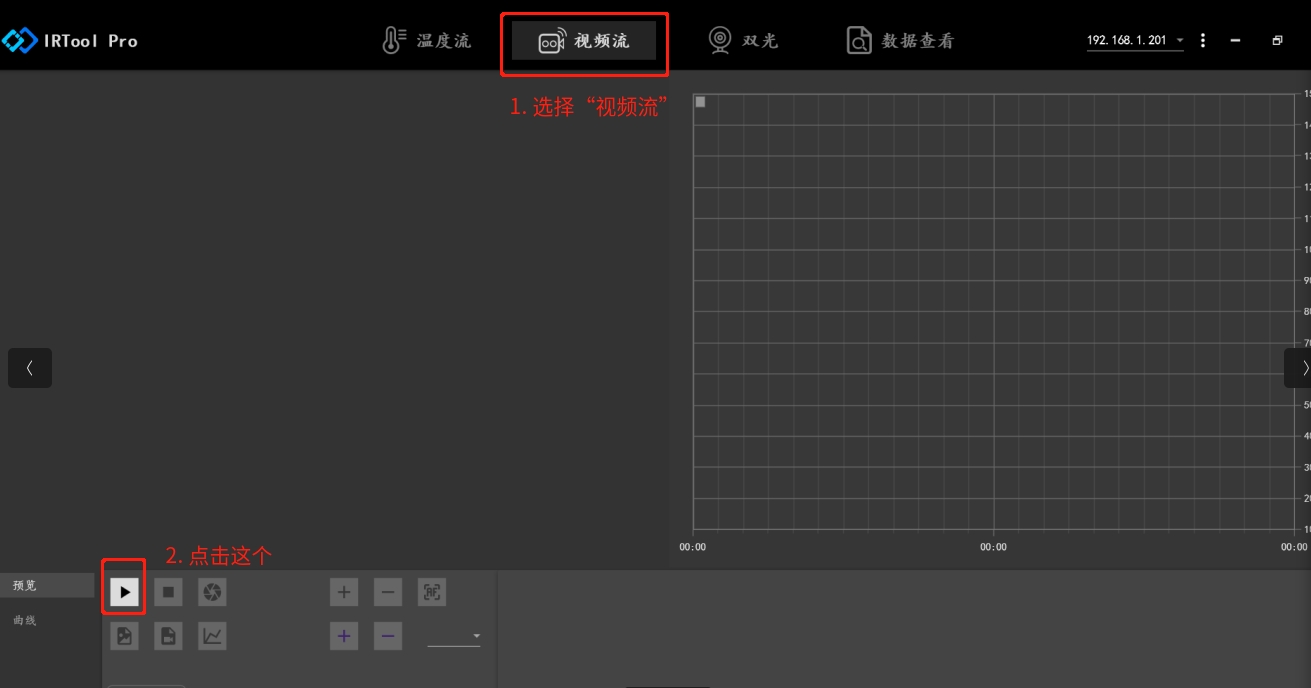

检查红外机芯是否正常

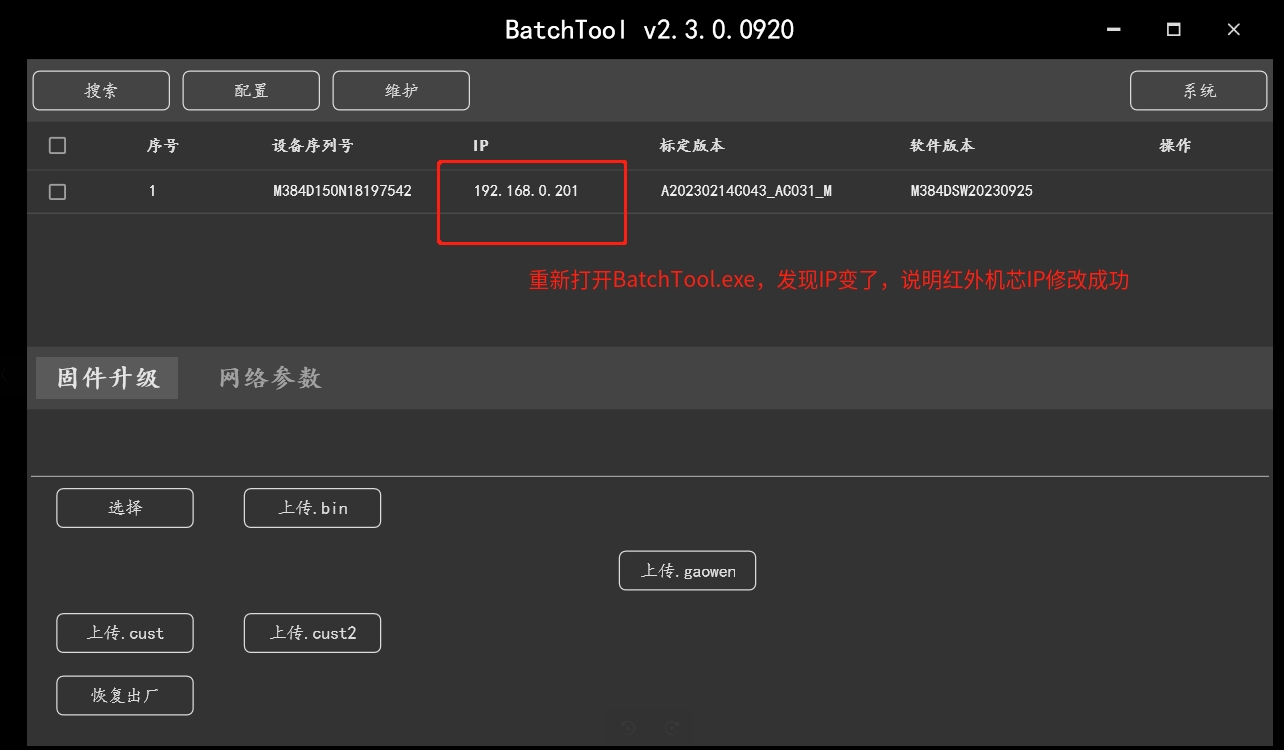

修改红外机芯IP

可见光部分

登陆可见光相机管理网页

修改相机系统时间

修改相机最小聚焦距离

修改相机主码流分辨率

修改相机IP

验证红外和可见光的IP是否修改成功

重启机器人

电脑静态IP配置

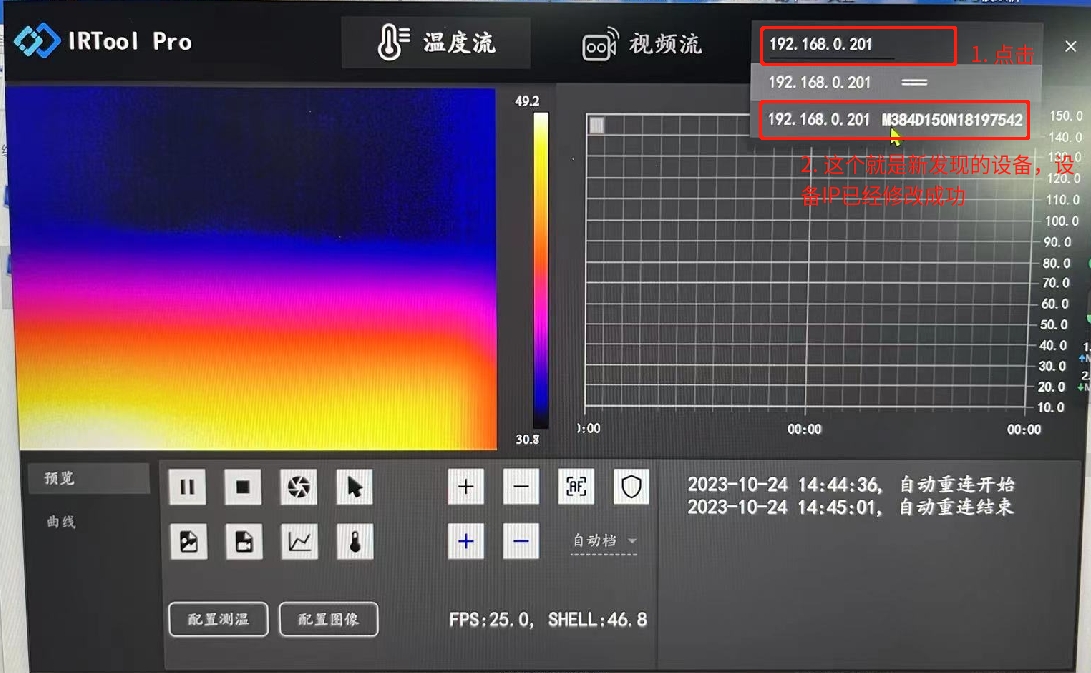

红外验证

可见光验证

图1：一些外接设备的网线集中地
图2：找到云台相机的网线
图3：将相机设备与windows电脑直连
图4：修改网络配置
图5：右键，选择“属性“
图6：修改IP属性
图7：IP修改如上

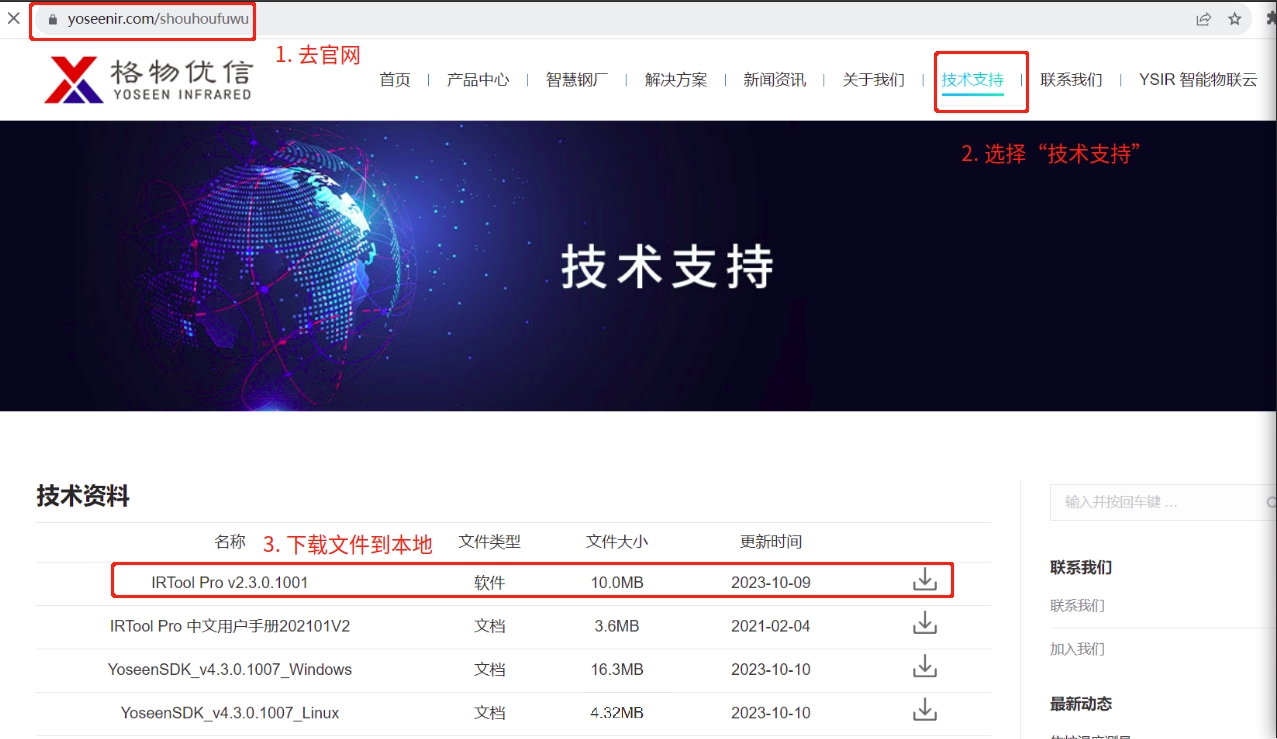

图8：去官网下载压缩文件
图9：运行IRToolPro.exe
图10
图11
图12
图13
图14
图15

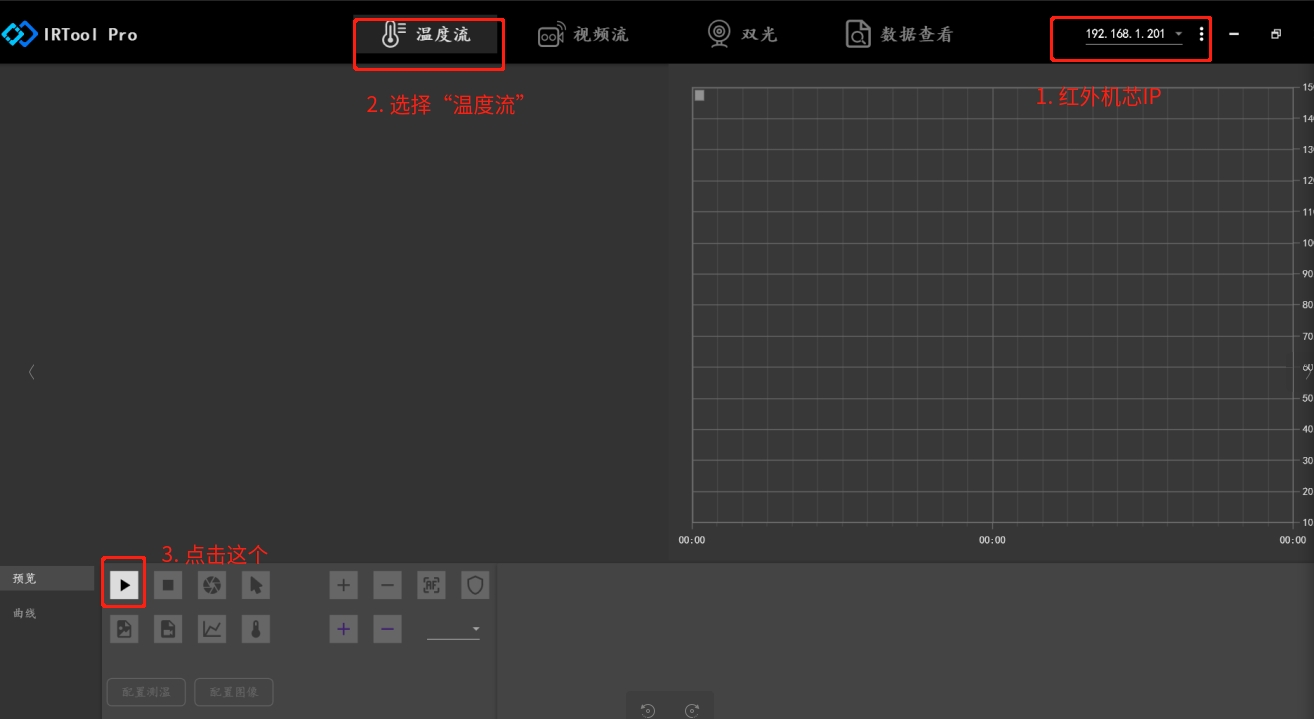

图16：运行IRToolPro.exe
图17
图18
图19
图20

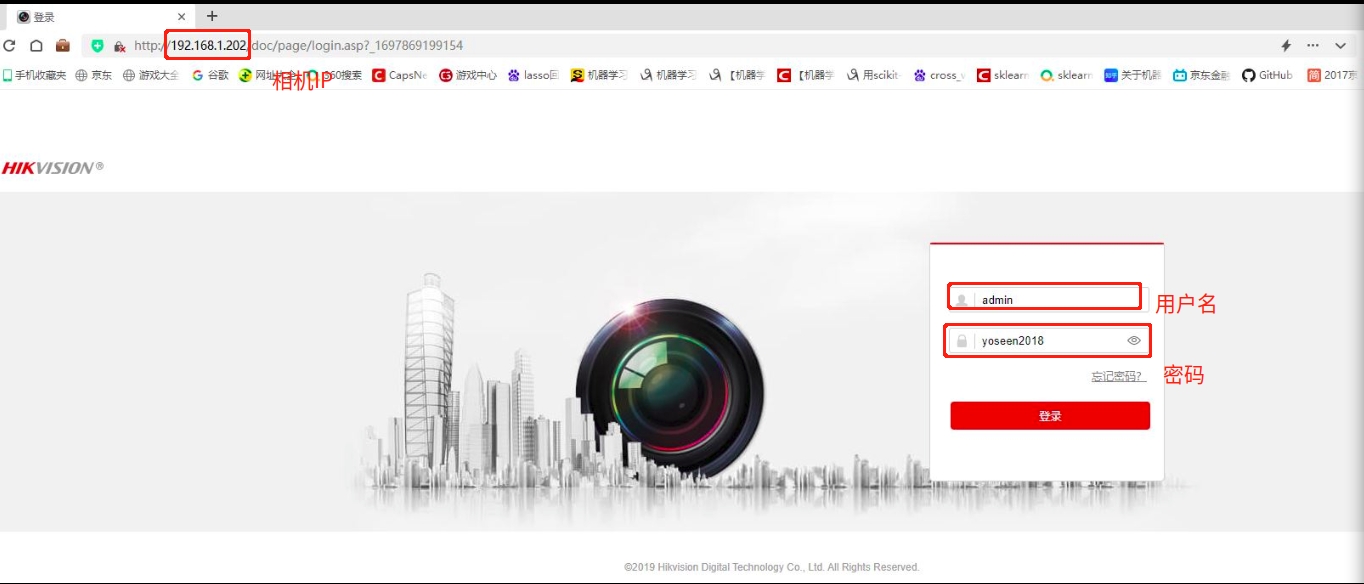

图21：初次登陆相机
图22：下载并安装插件后，开启预览
图23：开启预览后的效果

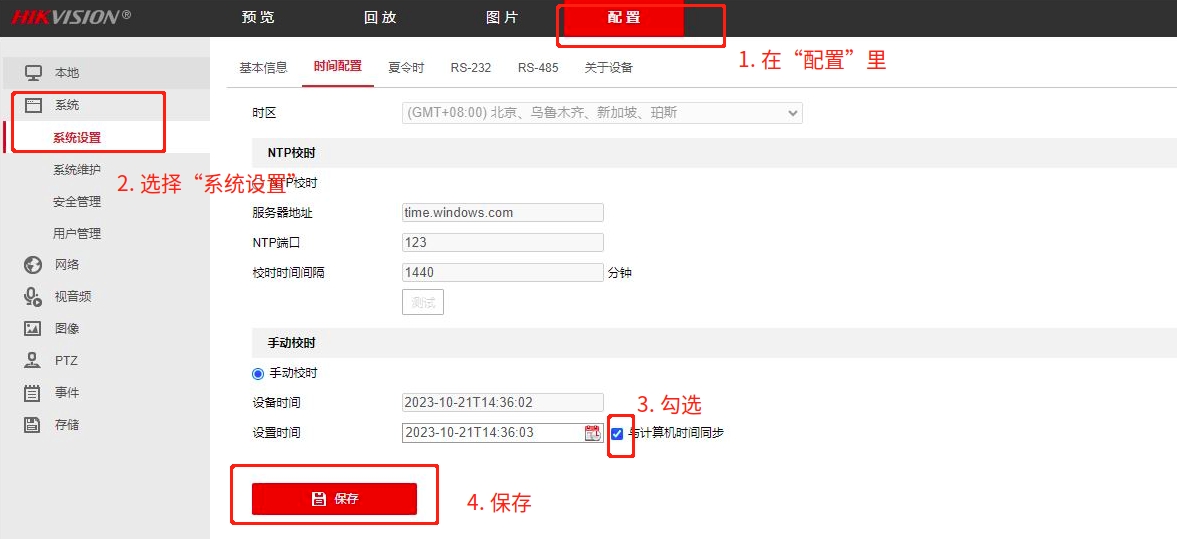

图24：修改相机系统时间
图25：修改相机最小聚焦距离

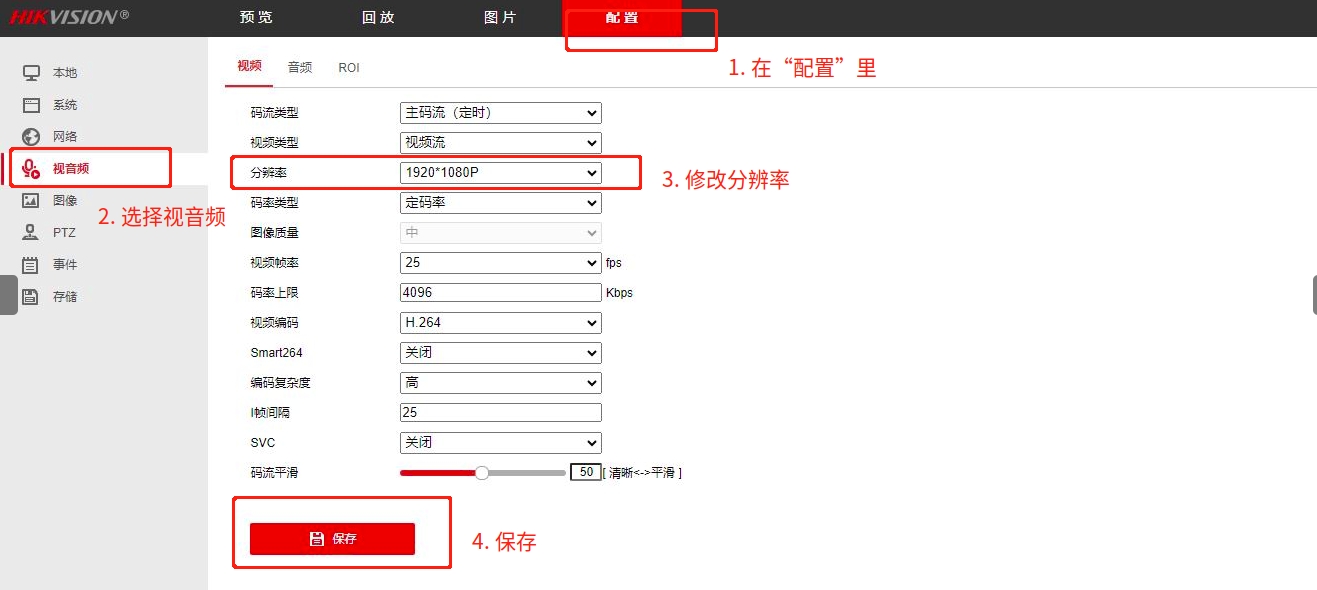

图26：修改相机主码流分辨率（1920*1080）
图27：修改相机IP

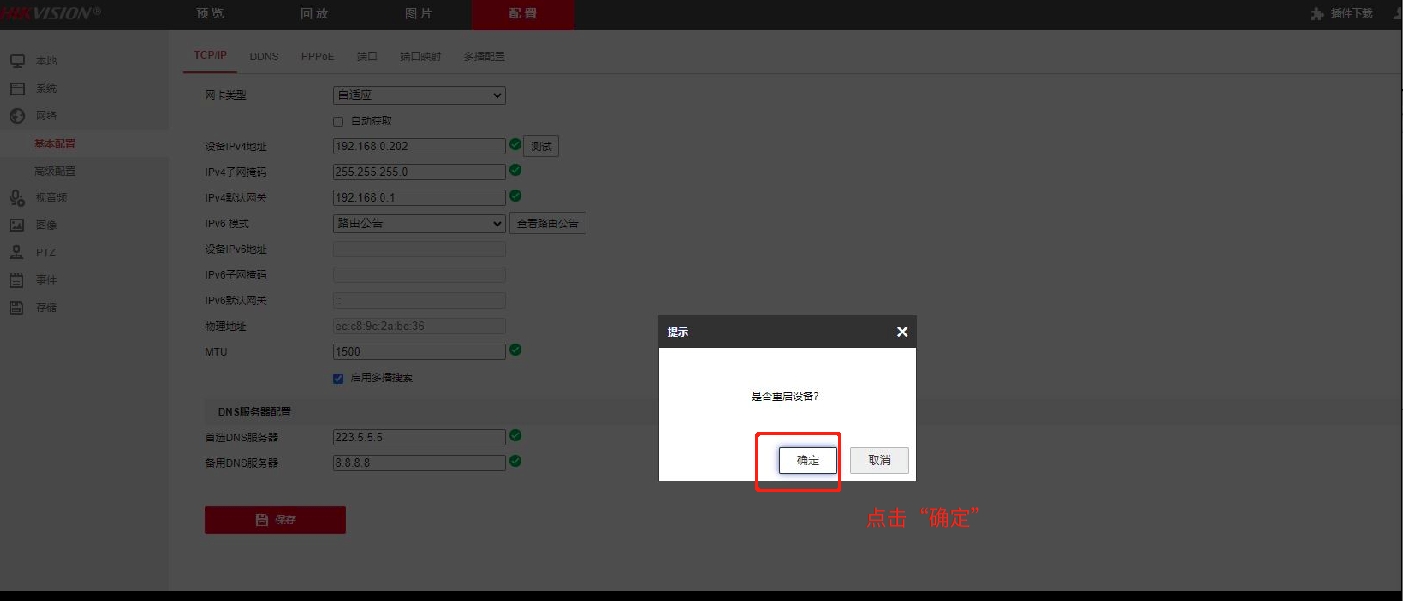

图28：修改IP后需要重启设备（重启等待2～3分钟）
图 29
图 30
图 31

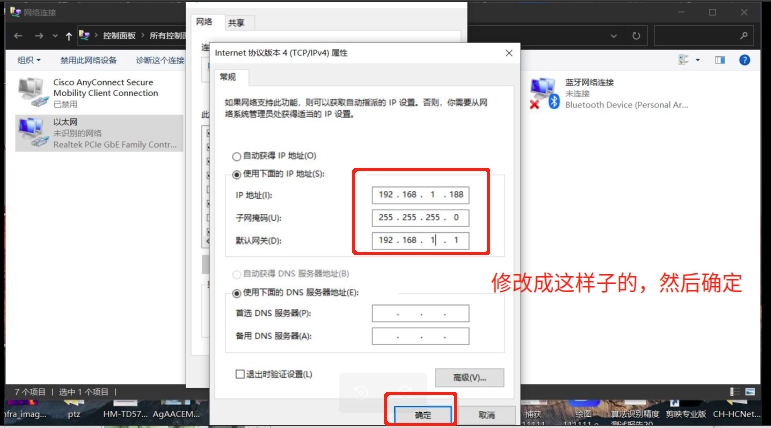

图 32：重新修改电脑的网络连接的静态i
图 33

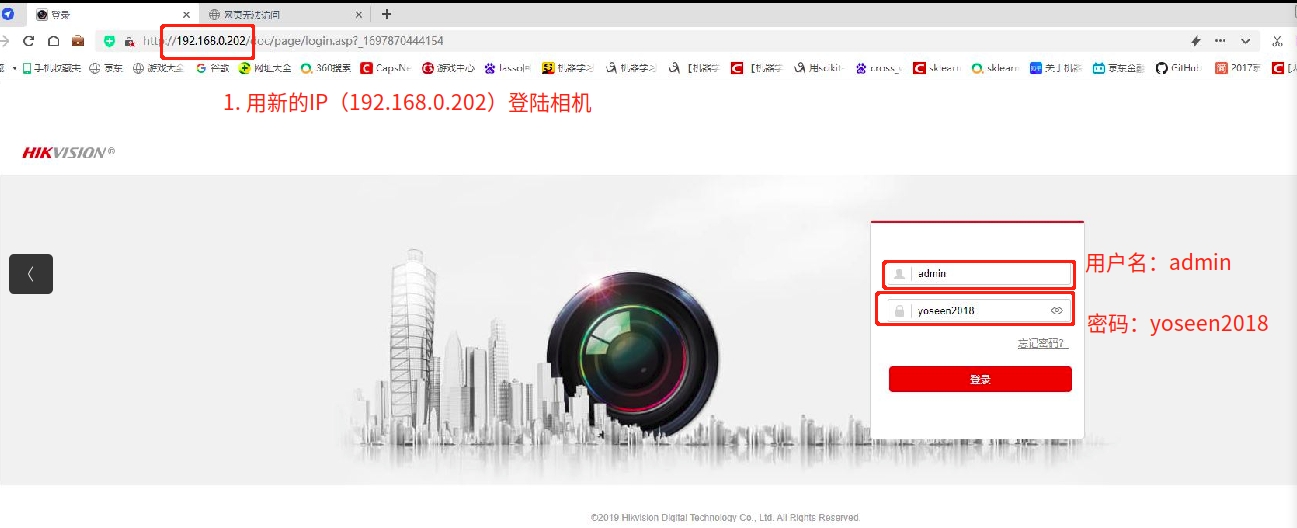

图34：用新的相机IP登陆
图35：登陆成功，说明可见光部分修改成功
